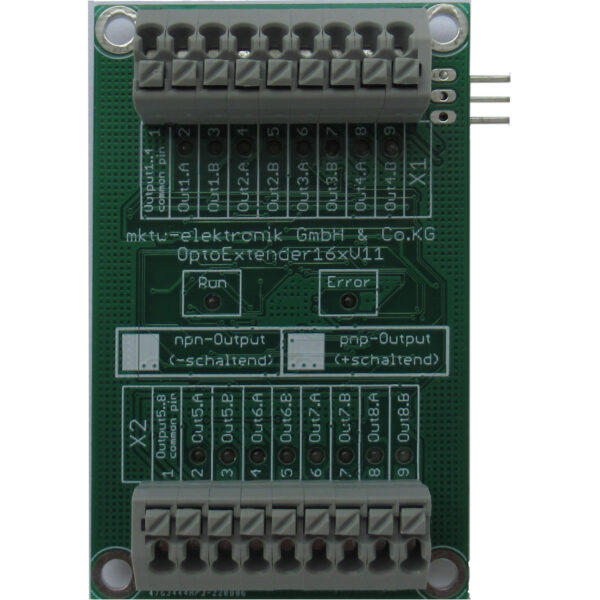

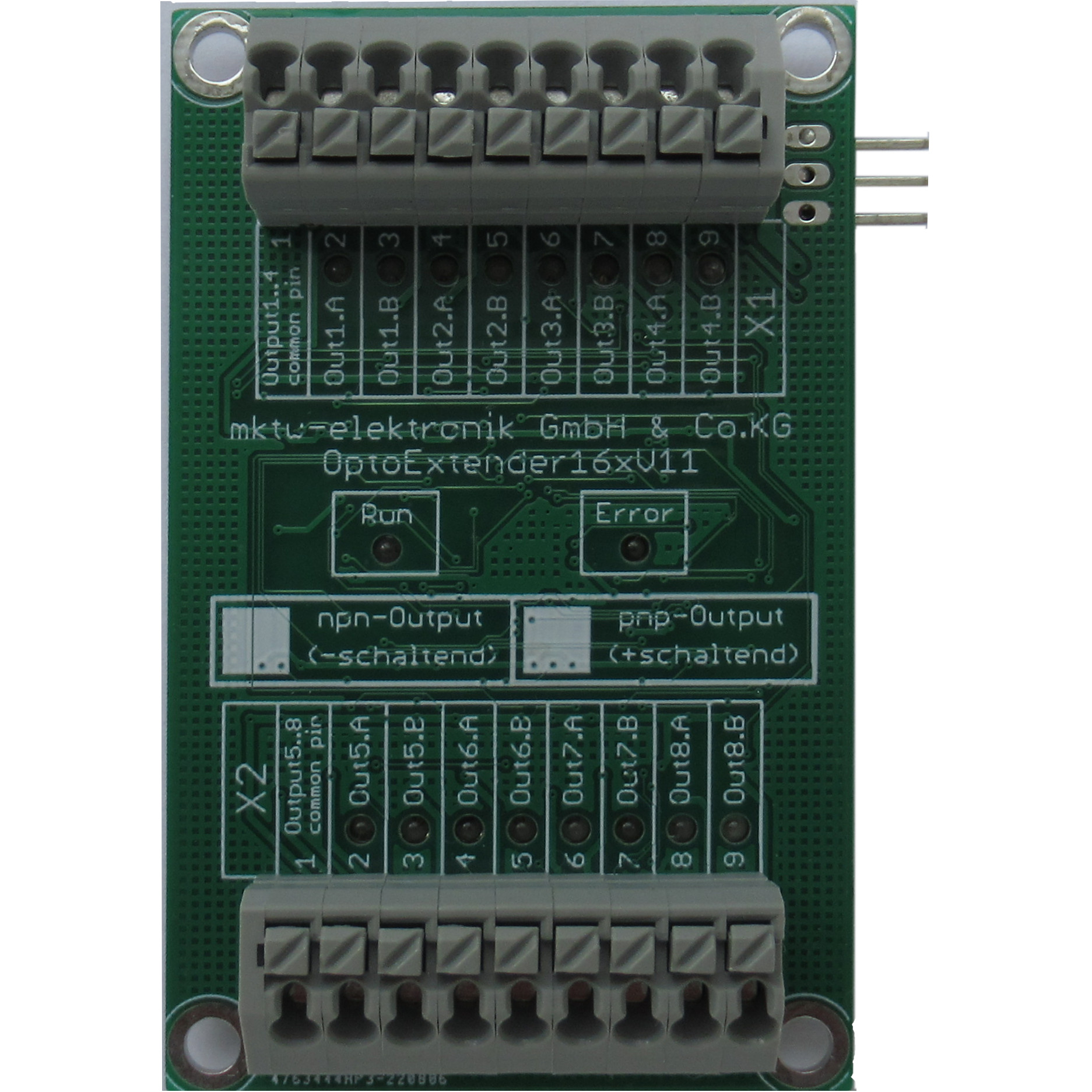

Opto-Extender NPN für 8fach Servo-Decoder

39,50

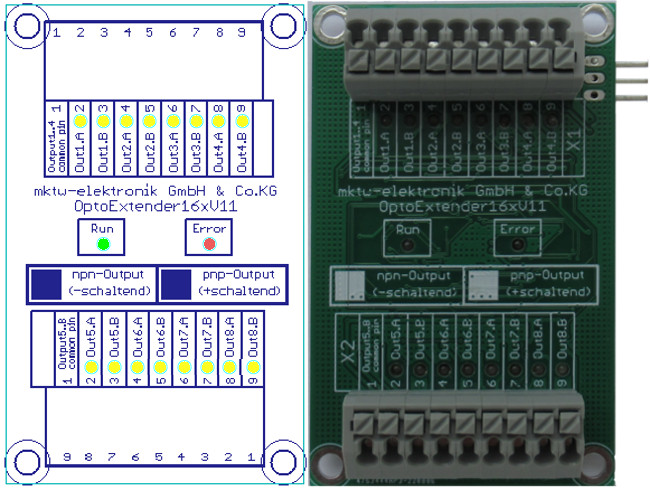

Der Opto-Extender verfügt über 16 Ausgänge (2 x 8), um die jeweiligen Endstellungen zu signalisieren.

Beschreibung

Der Opto-Extender verfügt über 16 Ausgänge (2 x 8), um die jeweiligen Endstellungen zu signalisieren.

Technische Daten des Opto-Extenders

  • Betriebsspannung über Servodecoder
    Betriebsspannung am Decoder 6..20V AC oder 9..30V DC
  • 16 Optokoppler (je 2 pro Servo Stellung links bzw. rechts)
    jeder Ausgang ist maximale mit 20 mA belastbar.
  • 1 Status LED für jeden Ausgang
  • 2 Status LED zur Anzeige von verschiedenen Betriebszuständen
    B. Run, Betriebsspannung in Range, rote LED out off Range
  • Federkraftklemmen ohne Schrauben für Querschnitte von 0,2mm2  bis 1,5mm2
  • Befestigungslöcher für Direktmontage oder passgenau für Phoenix UMK-Hutschiene
  • alle wichtigen Bauelemente auf der Unterseite der Platine (Kurzschlussvermeidung)
  • Ausführung als NPN oder PNP – Strombelastbarkein max. 20 mA (nicht kurzschlussfest)
  • Abmessung 72 mm x 45 mm
  • kaskadierbar

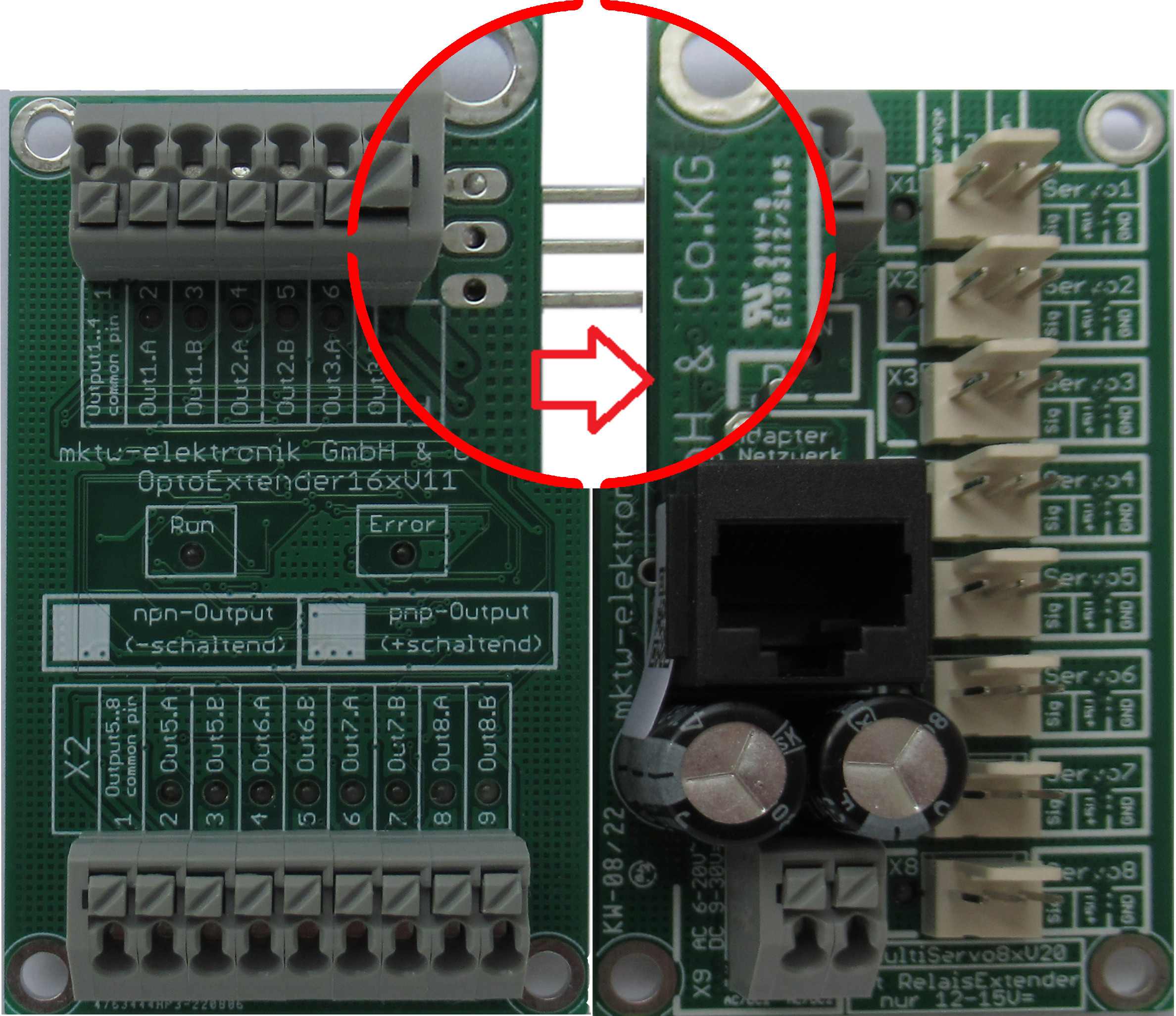

Anschluss am Decoder

Wichtiger Hinweis!!!

Die notwendigen Voraussetzung an den Servo-Decoder ist die Hardware 2.0 und Firmware 2.2 (ab 09/2022). Wenn Sie bereits diese Decoder verwenden, muss der Opto-Extender nur seitlich eingesteckt werden. Die Spannungsversorgung des Extenders erfolgt über den Servo-Decoder.

Die Ausgänge werden galvanisch getrennt über Optokoppler betrieben. Die maximale Strombelastbarkeit  beträgt 20 mA pro Ausgang. Die Ausgänge sind nicht kurzschlussfest.



Status der LED Bedeutung
RUN-LED blink langsam (grün) Modul befindet sich in RUN,
Error-LED blinkt langsam (rot) Modul hat eine Störung erkannt
